こんにちは！ドライブレコーダー専門家で開発にも携わっているLaBoon!!編集長の鈴木朝臣です。
今回は、セダンタイプの代表例として三菱 ランサーエボリューションX（エボ10）をベースに、iRecoの最適なカメラ取り付け位置を分かりやすく解説します。
フロントカメラの取り付け位置
iRecoのフロントカメラは、基本的に助手席側のミラー裏への設置を想定しています。
レンズが進行方向に対してやや右寄りの設計になっているため、この位置に取り付けることでバランスの良い映像が得られます。

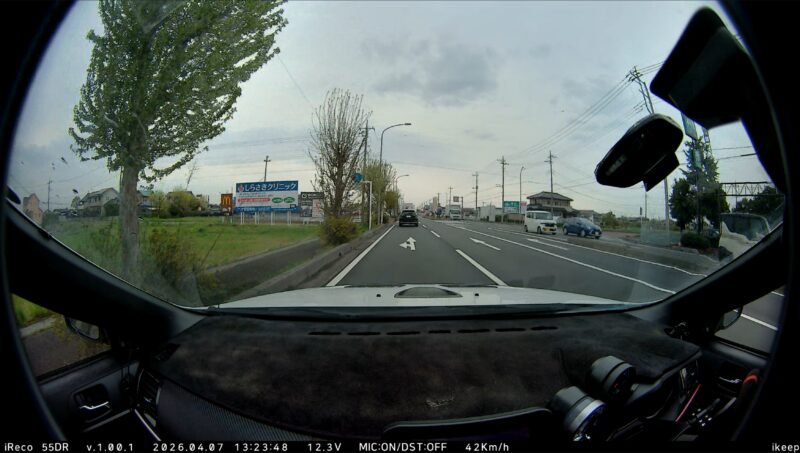

また、iRecoは実質水平190°の広角レンズを採用しているため、ADASや各種センサーの影響でミラー裏に完全に隠せない場合でも、視野について過度に気にする必要はありません。

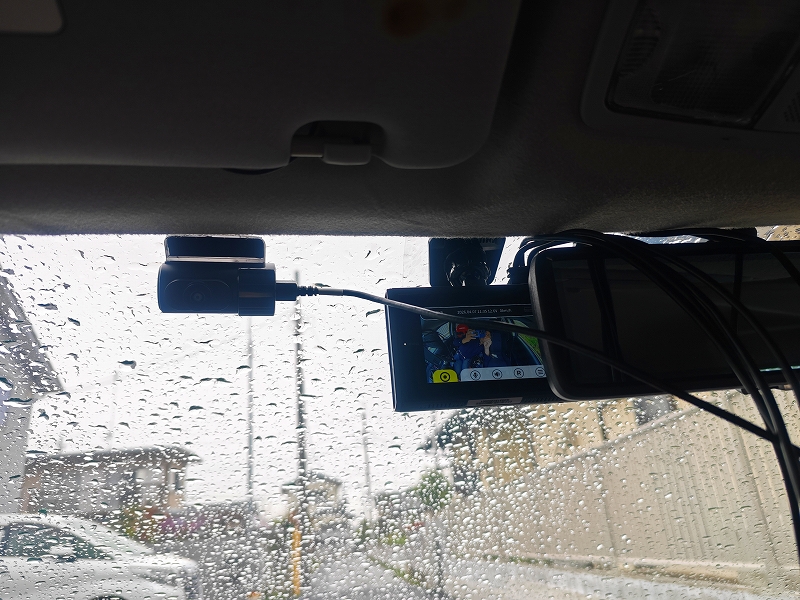

今回のエボ10はADAS非搭載車のため、想定通り助手席側のミラー裏に設置しています。

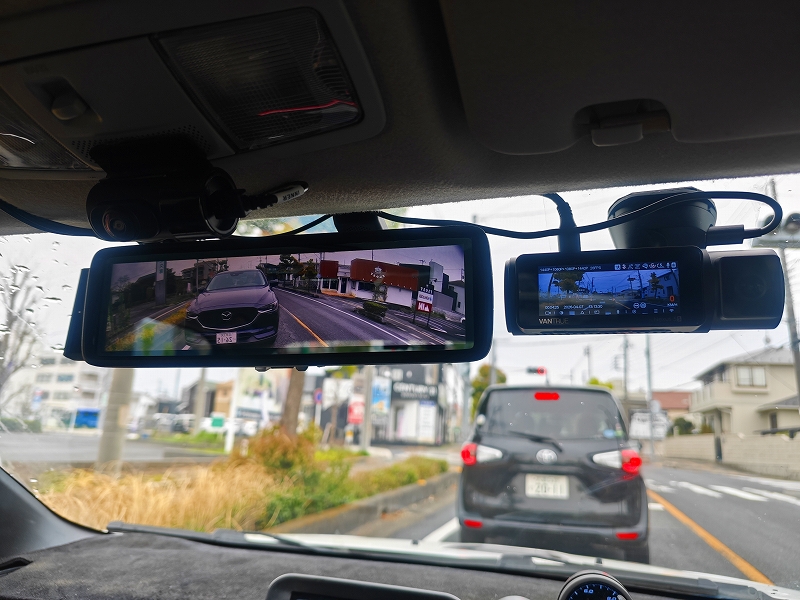

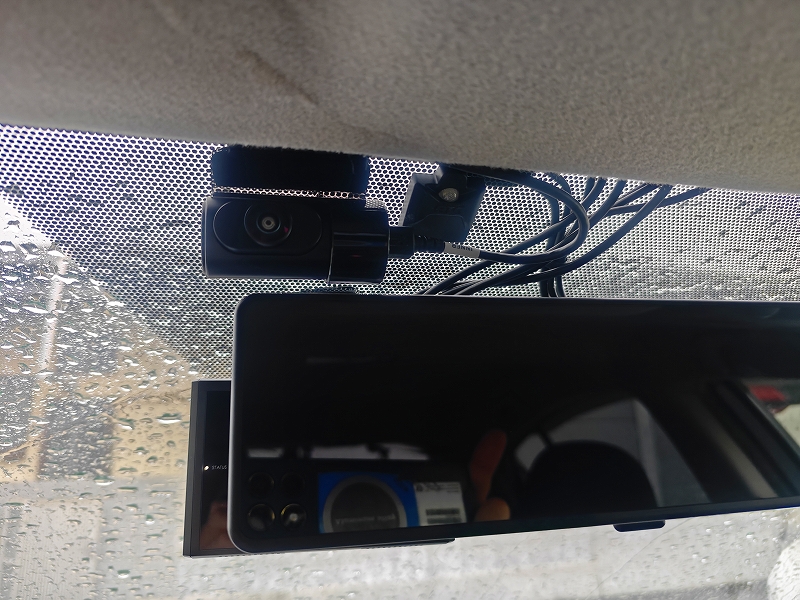

さらに今回は、MAXWINのMR-A001のような大型デジタルミラーの裏に取り付けているため、運転席からはほぼ見えません。

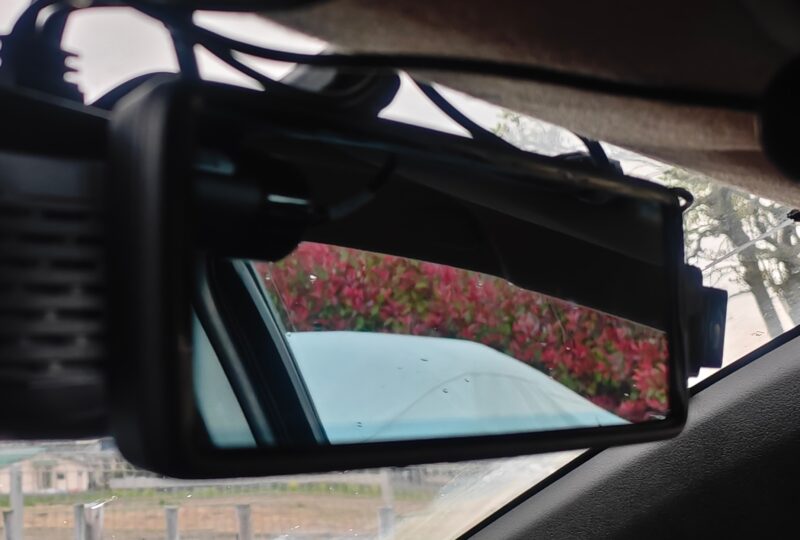

純正サイズのルームミラーであっても、カメラ本体やディスプレイ下部が少し見える程度で、実用上は大きな問題になりにくいでしょう。

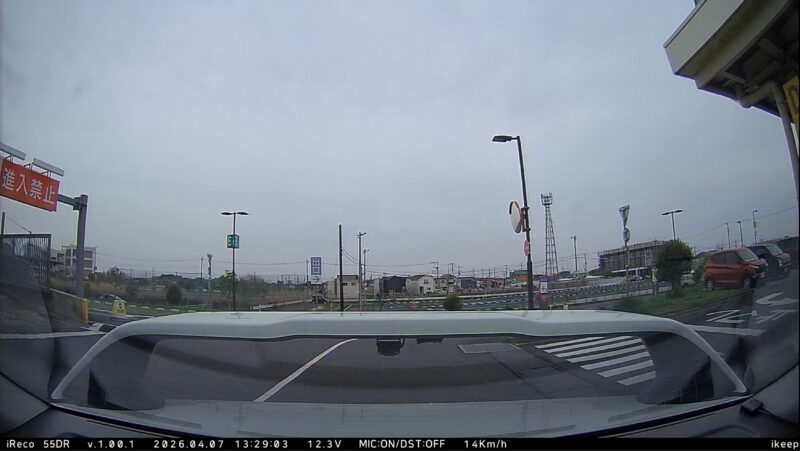

なお、より広い視野を確保したい場合は、できるだけ高い位置に設置するのが有利です。
インナーカメラの取り付け位置
インナーカメラは、フロントガラスの高さやルームミラーの位置・大きさによって最適な設置位置が変わります。
エボ10では当初、ミラー上部への設置を想定していましたが、デジタルミラーの構造上スペースが確保できず断念しました。
MR-A001はステーごと純正ミラーと交換するタイプで、高さ調整の自由度がなく、ルーフとミラー上端の隙間もほとんどないため、この位置には取り付けできませんでした。
そこで、デジタルミラーの左右のフロントガラス上部で見え方を確認してみました。
まずは助手席側です。

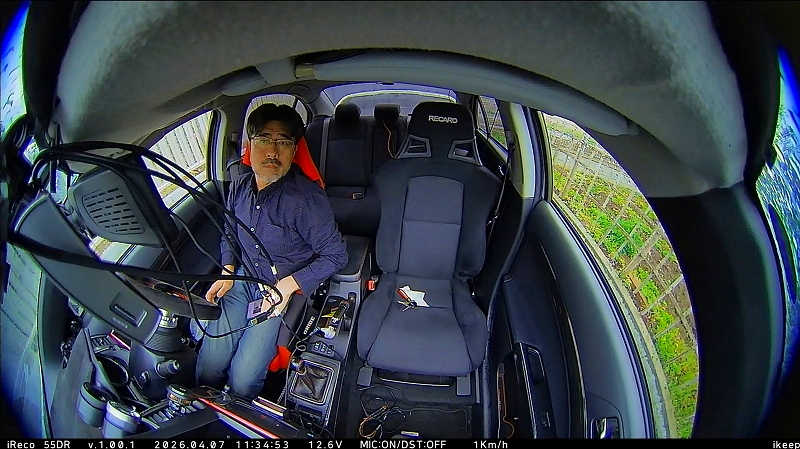

この位置では、iReco本体とデジタルミラーが障害になり、運転席側の視界を遮ってしまいました。

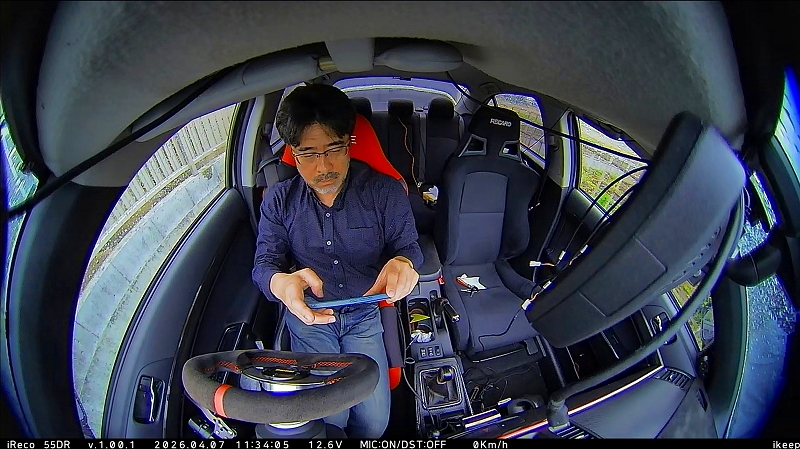

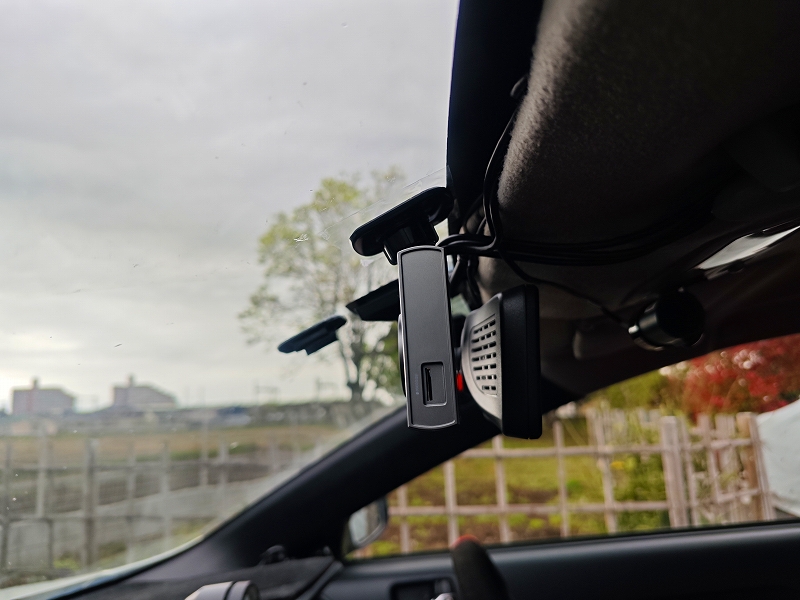

次に運転席側に取り付けた場合です。
先ほどよりは改善しましたが、それでもミラーの影響が残ります。
一般的なドラレコのインナーカメラはここまで広角ではないためミラーが視野から外れやすいのですが、iRecoは水平190°の広角ですので、その視野角をしっかり活かせる位置に取り付ける必要があります。

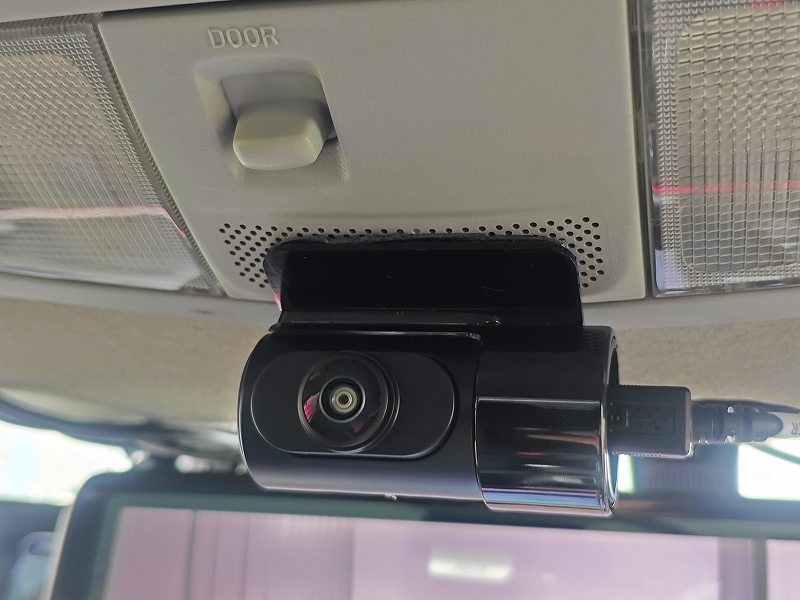

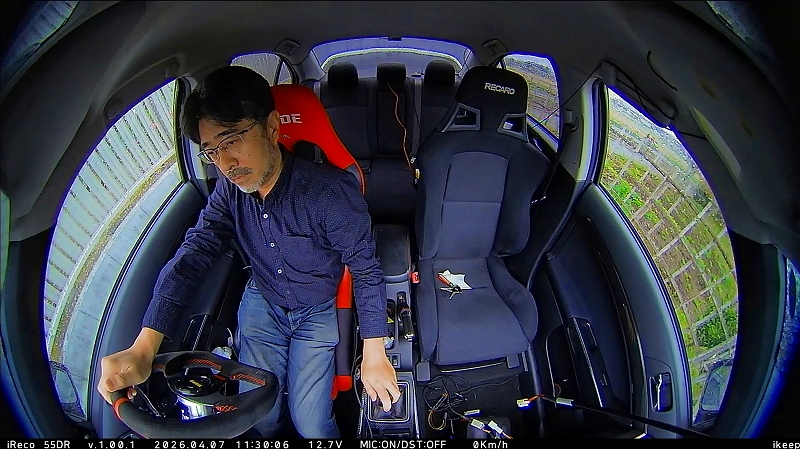

最終的に最適だったのは、ルームランプのスイッチ部です。

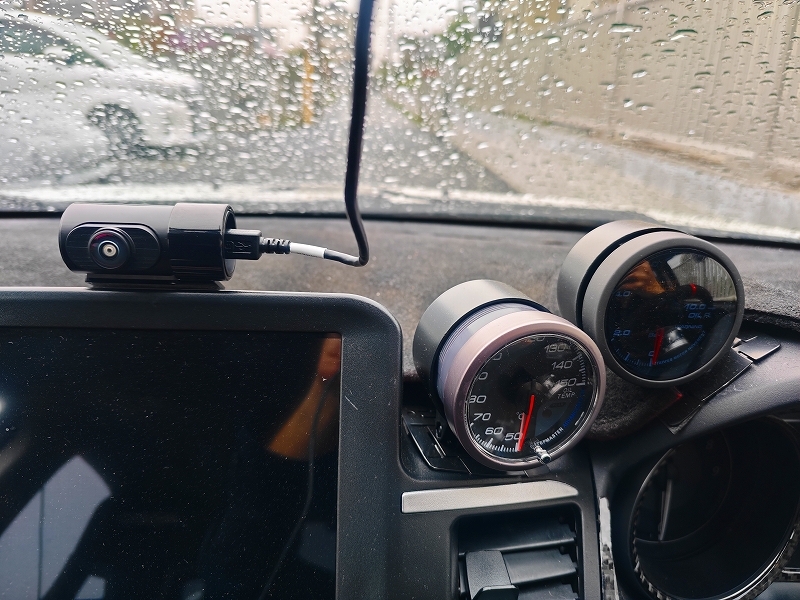

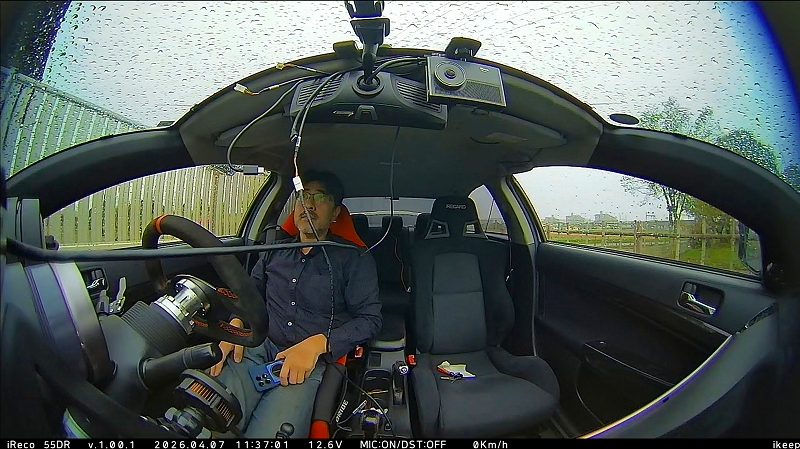

また、オプションのインナーカメラ延長ケーブルを使用すれば、ダッシュボード上への取り付けも可能です。
※ダッシュボードは夏場に最も温度が上昇しやすい位置です。特に駐車監視で動体検知を使用する場合は動作が不安定になる可能性があるため、レーダーモードの使用をおすすめします（炎天下では約80℃程度まで上昇することがあります）。
原則としては、上から見下ろす位置に取り付けた方がリアサイドガラスまで見通しやすくなるため、インナーカメラは上側への設置が有利です。

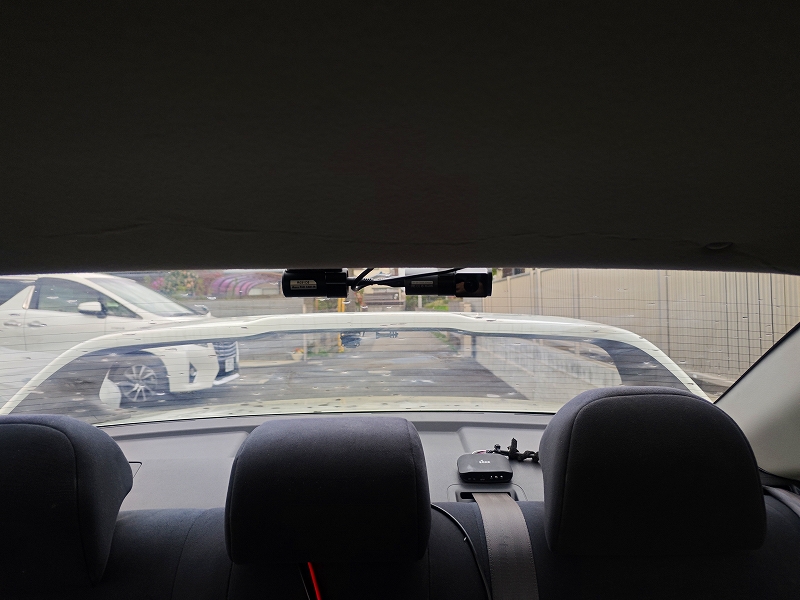

リアカメラの取り付け位置
リアカメラは比較的シンプルで、以下の2点を守れば問題ありません。
- 電熱線を避ける
- ワイパーの拭き取り範囲内に設置する
※エボ10はリアワイパー非搭載のため、この制約はありません。
まとめ
セダンタイプの車でも、ミラーとフロントガラスの間に十分なスペースがない場合や、各種装備が干渉する場合には、無理にミラー周辺にこだわる必要はありません。
そのようなケースでは、ルーフの内装部分などに取り付けた方が、結果的に良好な視野を確保できることもあります。
なお、iRecoは3ピースのセパレート構造に加え、水平190°の広視野角を持つインナーカメラを採用しています。
そのため、車種ごとの制約に左右されにくく、柔軟に最適な視野を確保しやすい点が特徴です。
